WH型滑塊聯軸器與十字滑塊聯軸器結構相似，不同之處在于中心十字滑塊為方形滑塊，使用中心滑塊在其兩邊半聯軸器端面的相應徑向槽內滑動，以完成兩半聯軸器聯接。該聯軸器噪聲大，功率低，磨損快，一般盡量不選用，只要轉速很低的場合，如球磨機等應用。

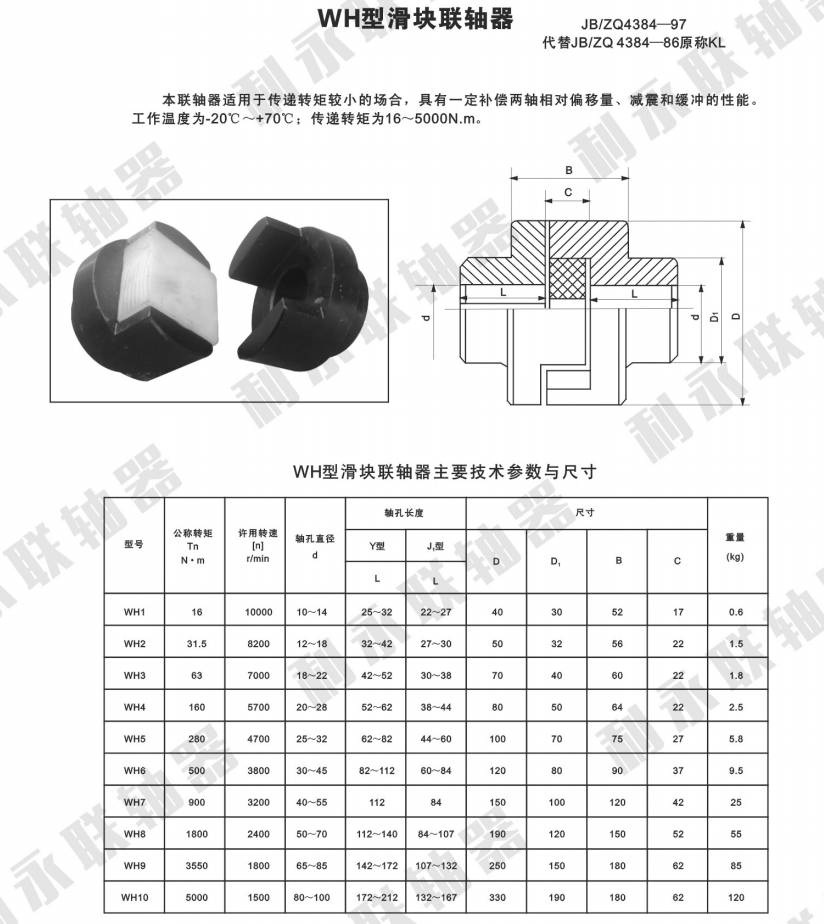

WH型滑塊聯軸器具體型號：

WH1、WH2、WH3、WH4、WH5、WH6、WH7、WH8、WH9、WH10

WH型滑塊聯軸器是無彈性元件聯軸器的一種，主要用于允許兩軸有徑向偏移的聯接，由兩頭面有凹槽的半聯軸器和中心的方形滑塊組成，使用中心滑塊在其兩邊半聯軸器端面的相應徑向槽內滑動，以完成兩半聯軸器聯接。

WH型滑塊聯軸器噪聲大，功率低，磨損快，一般盡量不選用，只要轉速很低的場合，如球磨機等才選用。為了改進平衡情況，螺栓應正、倒相間安裝。夾殼聯軸器不具備軸向、徑向和角向的補償性能。WH型滑塊聯軸器中間十字滑塊為方形滑塊,兩半聯軸器因端面上的凹槽相應加寬而呈爪形。方形滑塊嵌在兩半聯軸器的寬槽中,并可在其間滑動,以補償兩軸軸線的相對徑向位移。同時,也可補償的相對角位移。滑塊用尼龍6制成。尼龍滑塊中可添加少量石墨或二硫化鋁，以減小摩擦和提高抗磨能力,工作時可無需潤滑。利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。兩個在端面上開有凹槽的半聯軸器和一一個兩面帶有凸牙的中間盤組成,因凸牙可在凹槽中滑動,故可補償安裝及運轉時兩軸間的相對位移,同時滑塊聯軸器還有兩個軸套和一一個滑塊,其中滑塊是-一個傳遞扭矩元件本聯軸器適用于傳遞轉矩較小的場合,零件以碳鋼為材料,其工作表面經過熱處理,其硬度提高了很多具有補償兩軸相對偏移量、減震和緩沖的性能,滑塊和軸套之間用微小的壓力進行吻臺,這種壓力能使聯軸器在設備運轉中具有零間隙運轉,從而減少聯軸器的反沖作用,工作溫度為-20°C-70°C,許用轉速為1500-10000r/min,傳遞轉矩為16-5000N.m。該聯軸器噪聲大效率低磨損快,般盡量不選用,可用于-般常用電機,個別的場臺也可以用來聯接伺服電機,在使用過程中通過滑塊的滑動來糾正相對位移。只有轉速很低的場合,如球磨機等才選用。使用時可從從中間盤的油孔中注油進行潤滑,減小了滑塊間的摩擦從而提高了工作效率。

由于用非金屬的方形滑塊,重量較輕,轉動時慣性力也較小。這種聯軸器適用于傳遞扭矩不大、轉速較高但無劇烈沖擊的兩軸聯接。

尺寸選定后,應驗算滑塊工作面上的壓強。計算時,滑塊與寬槽工作面上的壓強沿徑向呈三角形規律分布。
