HLL型帶制動輪彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖等性能。

HLL型帶制動輪彈性柱銷聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（彈性柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作優良性比較差，僅適用于要求很低的中速傳動軸系，不適用于工作優良性要求較高的工況。

HLL型帶制動輪彈性柱銷聯軸器已列為標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20～+80℃；傳遞公稱扭矩為40～20000N.m。

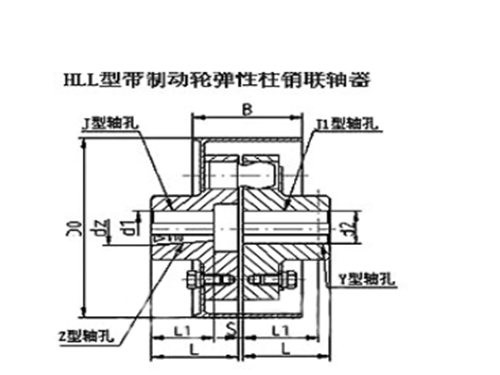

HLL型-帶制動輪彈性柱銷聯軸器介紹：

本聯軸器已列為標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20～+80℃；傳遞公稱扭矩為40～20000N.m。

HLL型-帶制動輪彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震等性能。

軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。

HLL型-帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作性能差，僅適用于要求很低的中速傳動軸系，不適用于工作要求較高的工況。

HLL型-帶制動輪彈性柱銷聯軸器加熱應用注意事項

1.彈性柱銷聯軸器出現應力：由于金屬內、外受熱有差異，膨脹不勻，產生內應力，稱熱應力。若退火時溫度過高而造成石墨斷面，將不易切削加工且使淬火時過熱和變形。脫碳使工件表面出現軟點，降低表面的硬度和疲勞強度。

2.彈性柱銷聯軸器氧化鈹。

3.彈性柱銷聯軸器硬而脆的網狀碳化物。

4.彈性柱銷聯軸器脫碳：脫碳是指鋼表面的碳全部或部分被燒掉的現象。

5.凌斯彈性柱銷聯軸器過熱和過燒：過熱指鋼在加熱中超過允許的溫度之后，使晶粒長的粗大。

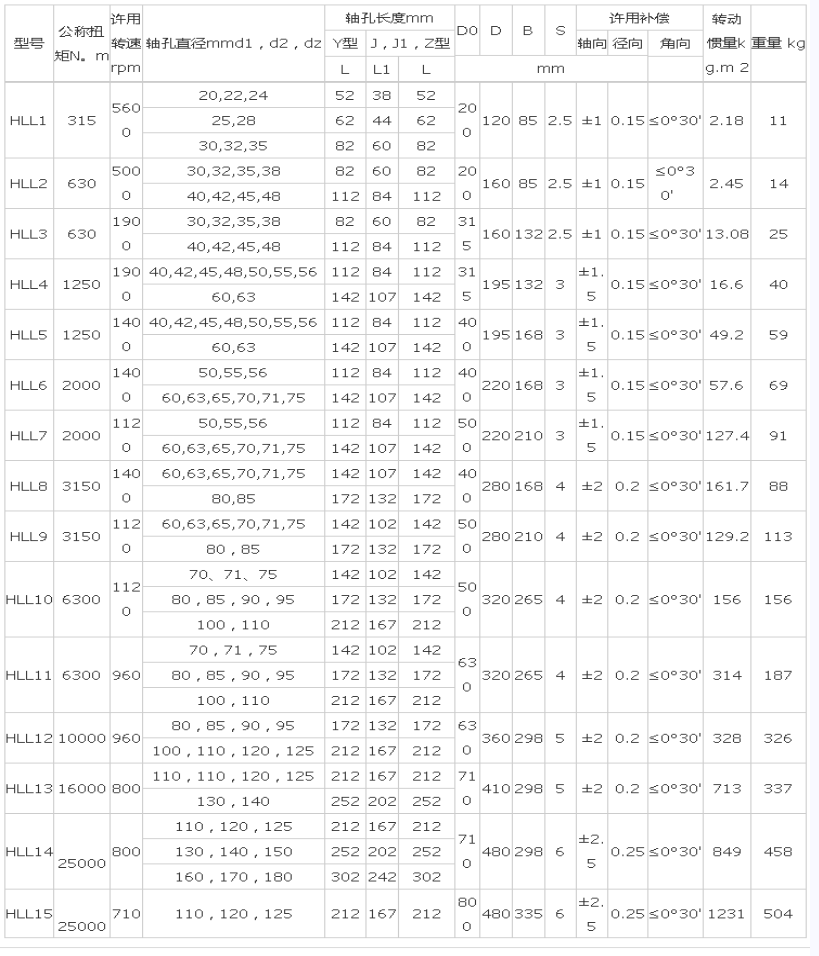

HLL型-帶制動輪彈性柱銷聯軸器基本參數和主要尺寸
